Fritz-Pflaum-Hütte, EntwurfsstudieTUM × ETH Zürich

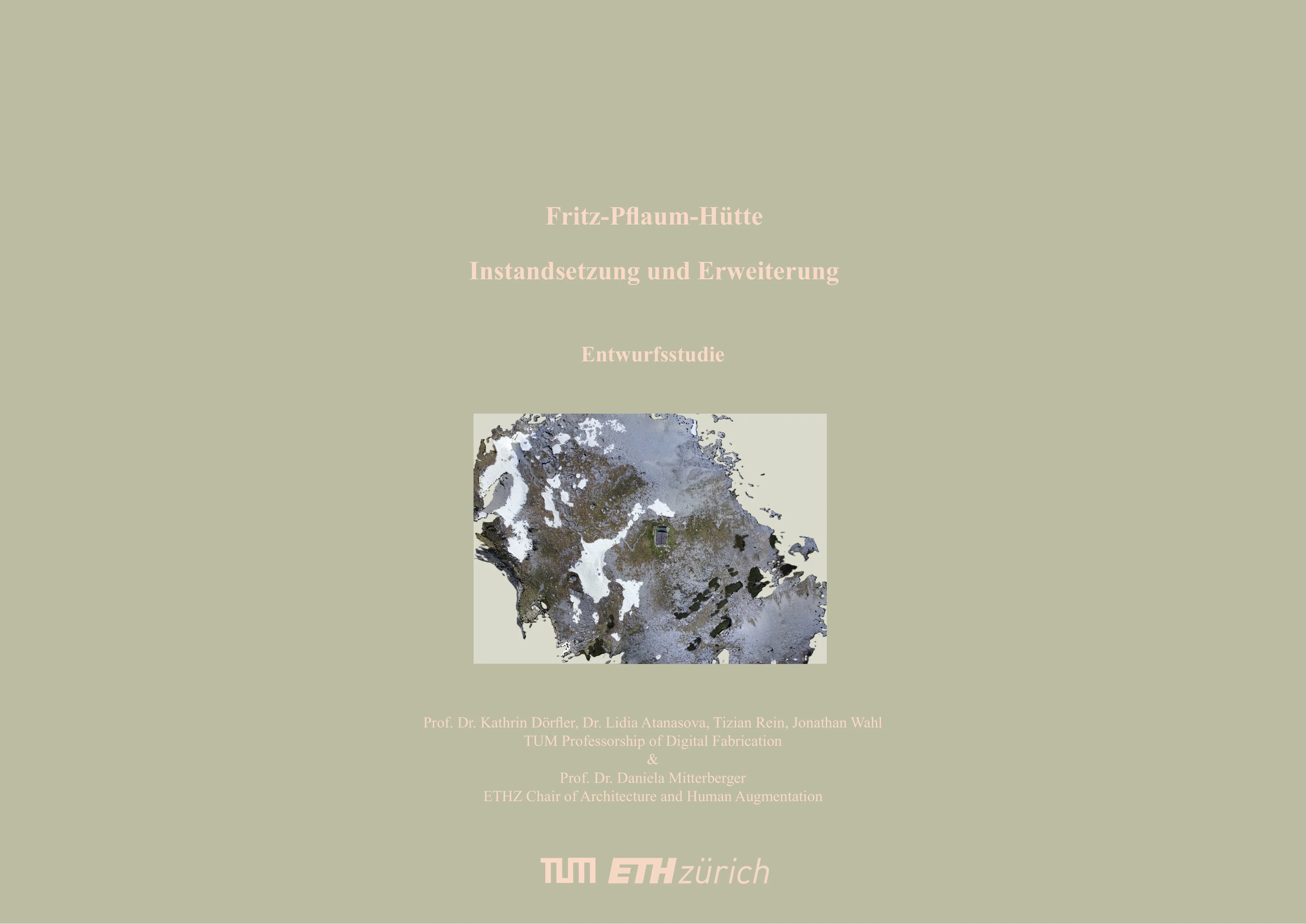

Entwurfsstudie für den DAV, Sektion Bayerland Die Entwurfsstudie untersucht die Instandsetzung und Erweiterung der Fritz-Pflaum-Hütte für den Deutschen Alpenverein. Sie entstand am Lehrstuhl für Digitale Fabrikation der TU München zusammen mit dem Lehrstuhl Architecture and Human Augmentation der ETH Zürich. Grundlage waren die Arbeiten des Masterstudios und die gemeinsame Bestandsaufnahme vor Ort.
Der bestehende Anbau wird abgetragen. Seine Steine sollen in einem neuen, bergseitigen Anbau wiederverwendet werden. Dort liegen Eingang, Trocken-WC, Wasserentnahme und Lager. Die zusätzliche Dachfläche sammelt Regenwasser; die Kernhütte bleibt dem gemeinsamen Wohnen, Kochen und Schlafen vorbehalten. Über Dach und Fassade laufen geschwungene Schindelreihen, deren Anordnung digital geplant wird.
Als studentischer Mitarbeiter an der TU München war ich für die 3D-Visualisierungen, Punktwolken und Renderings sowie das Technikkonzept und dessen Diagramm verantwortlich. Die Pläne entstanden im Projektteam. Die hier gezeigte Studie dokumentiert den Entwurfsstand vom August 2026.
Über das Projekt

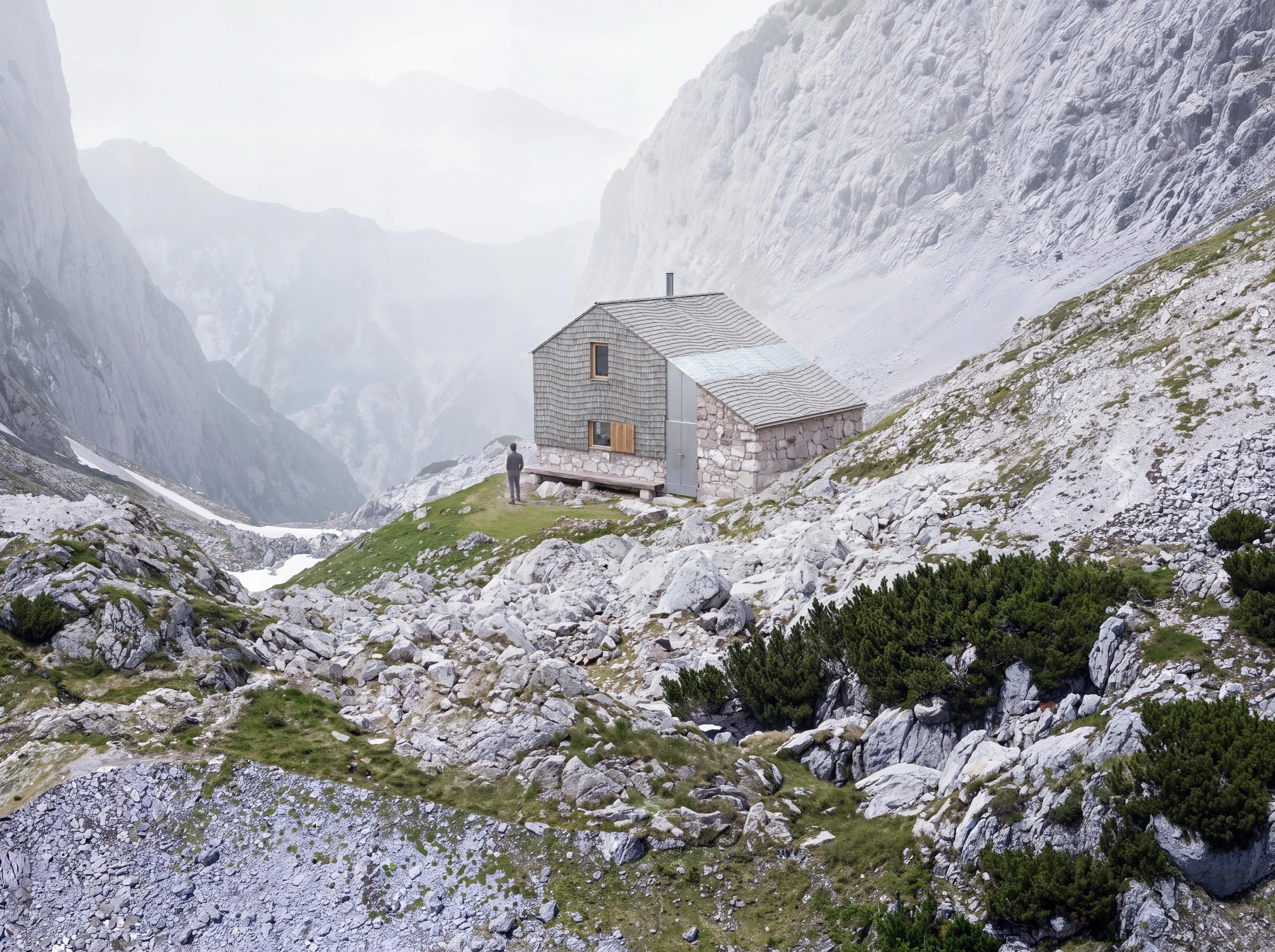

Die Hütte im Griesner KarDer Blick entlang des Wegs zeigt die Lage im Geröllfeld und den niedrigen, bergseitigen Anbau. Visualisierung: Jonathan Wahl. Lädt 0%
Schindeln über Dach und FassadeGeschwungene Reihen folgen der Gebäudehülle. Sockel und Anbau nehmen das vorhandene Steinmaterial auf. Visualisierung: Jonathan Wahl. Eingriffe im Bestand
- Neue Intervention
- Abbruch
- Neue Intervention mit wiederverwendetem Material aus dem Abbruch

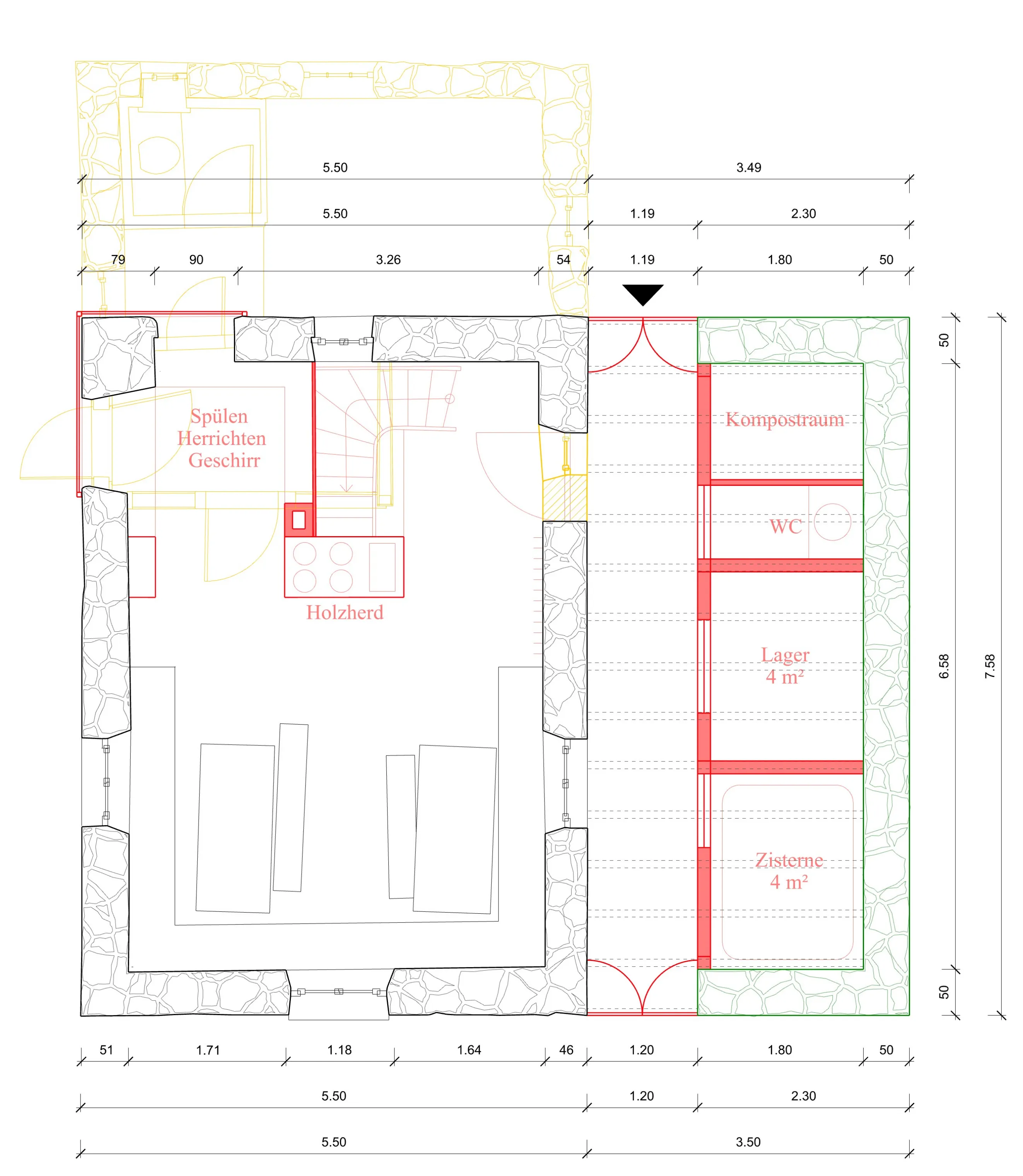

Erdgeschoss

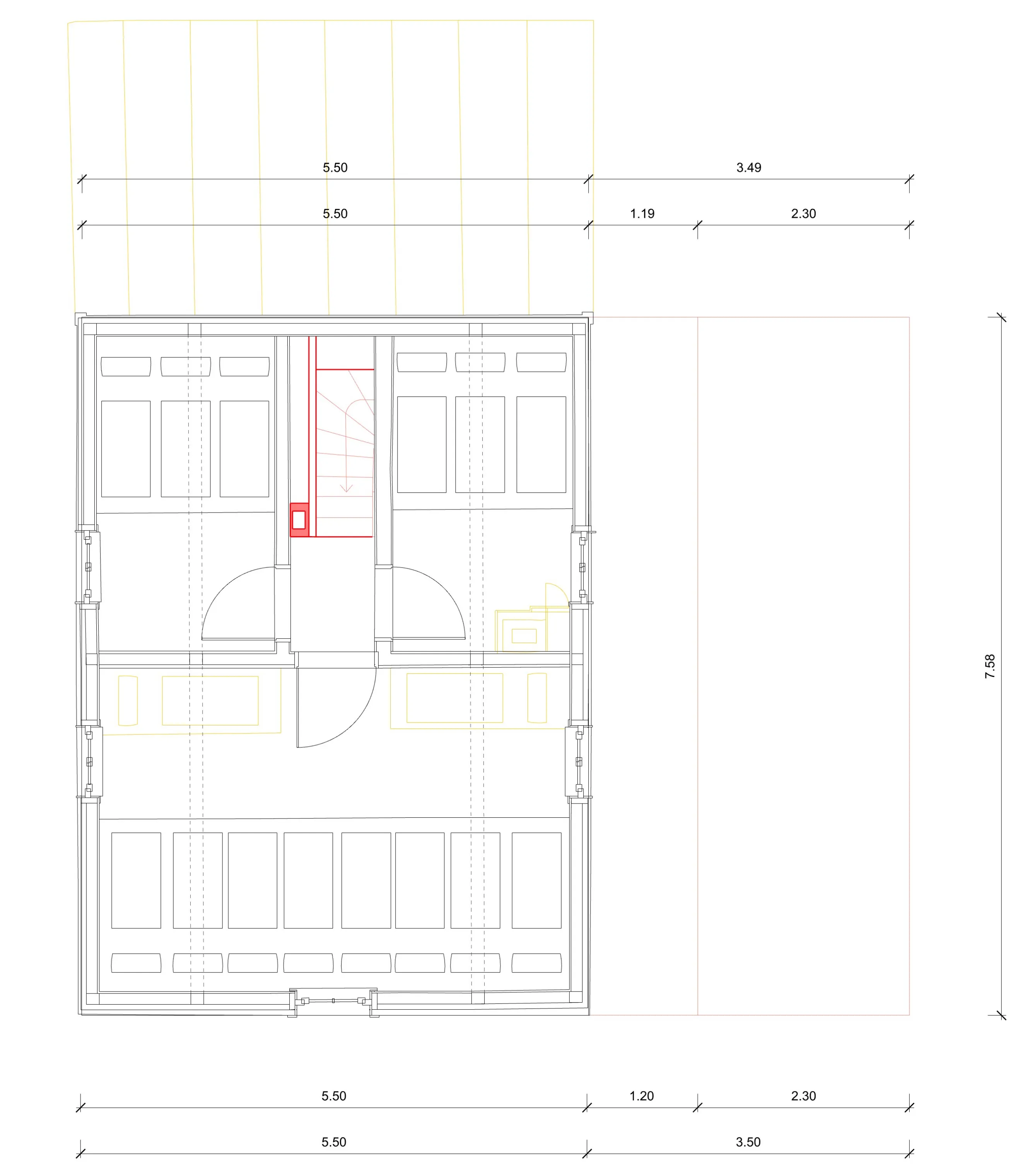

Dachgeschoss

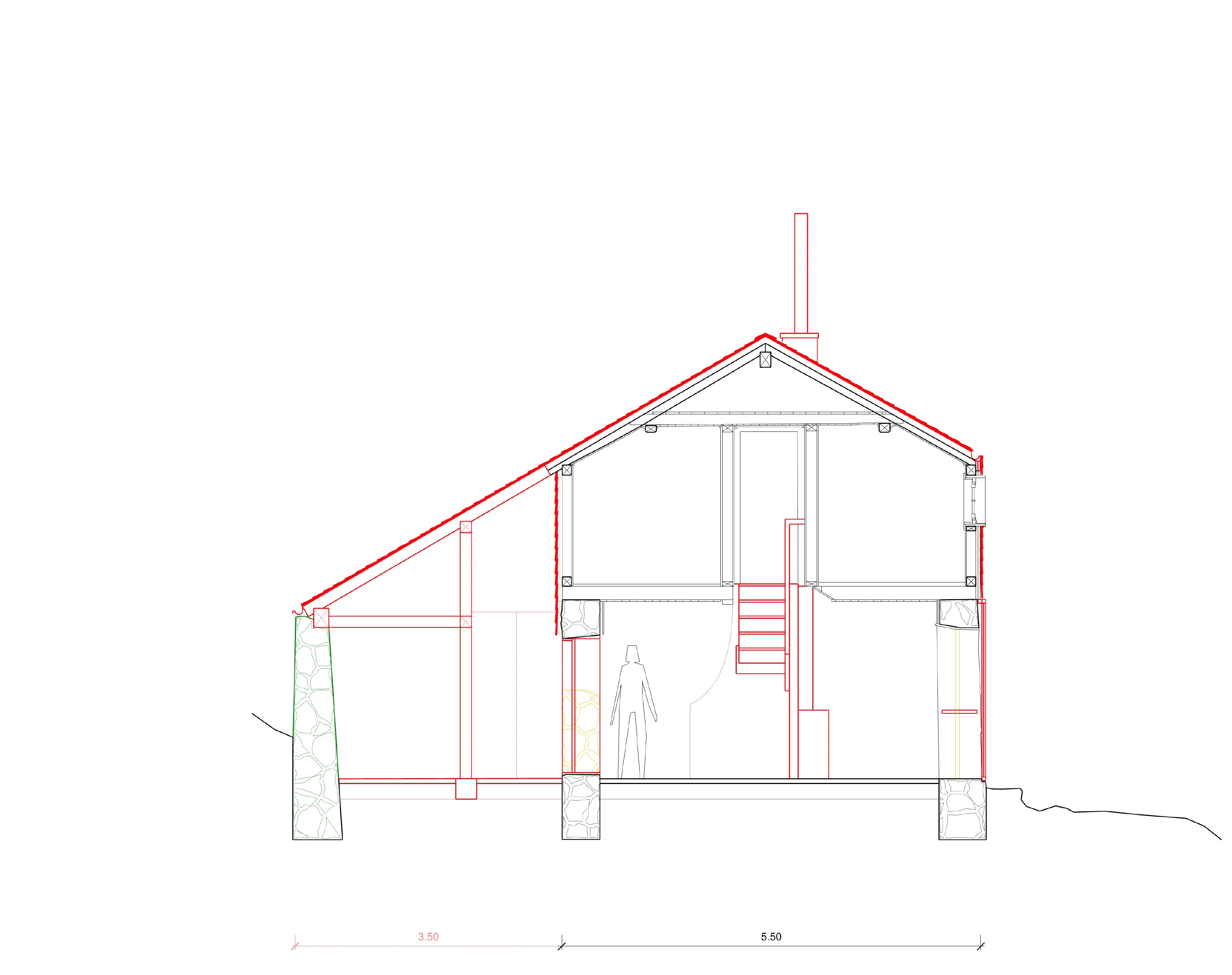

Schnitt AA

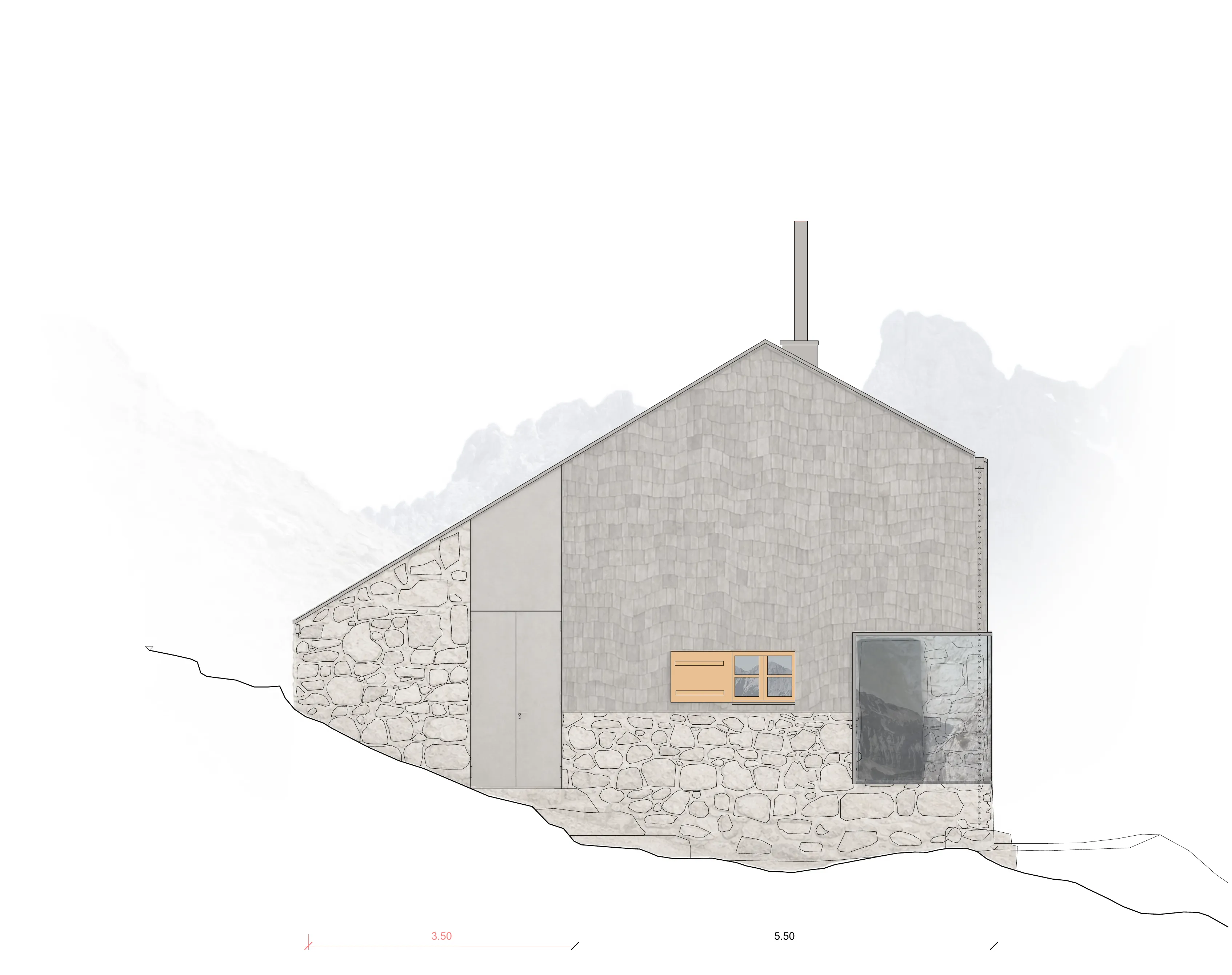

Nordansicht

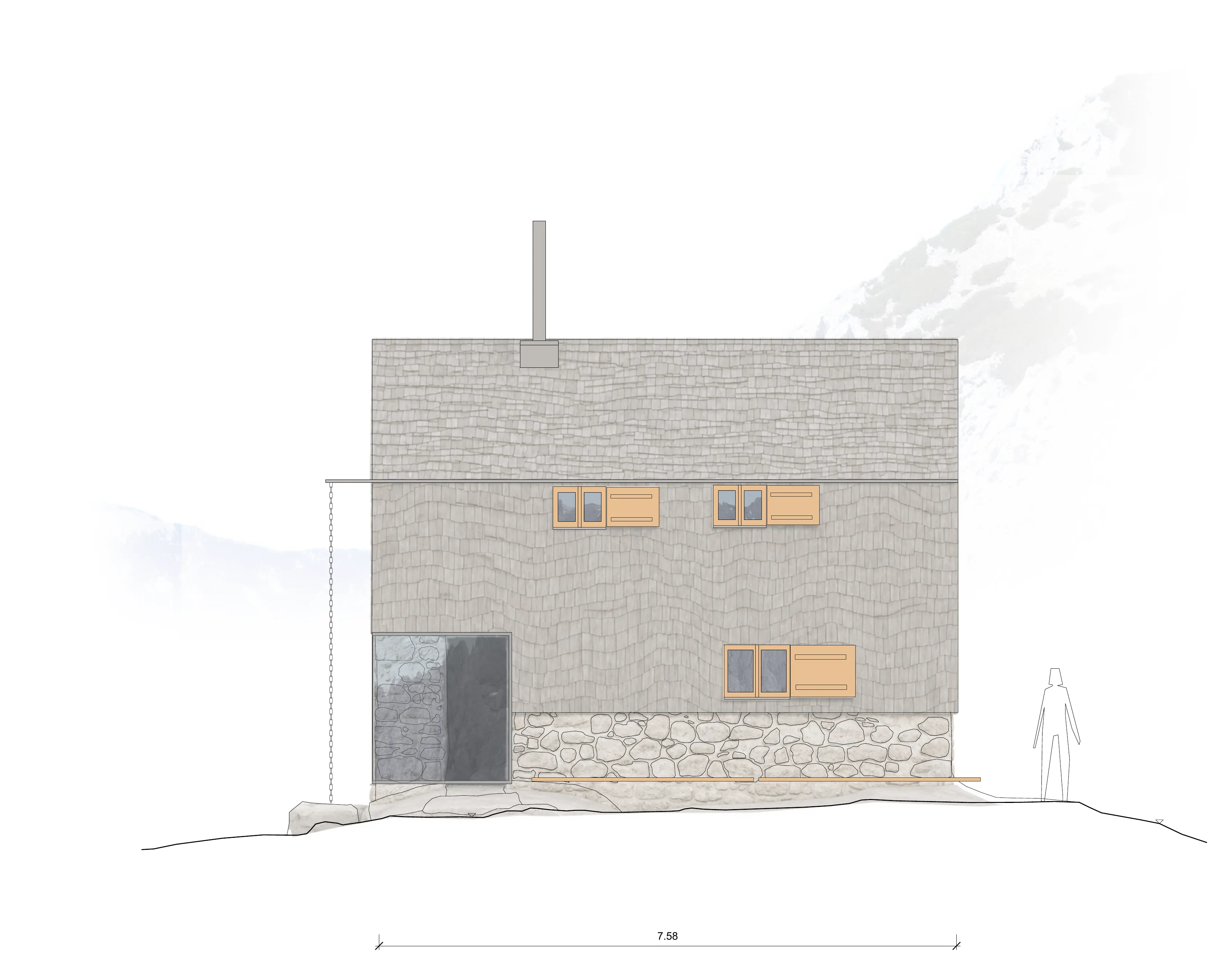

Westansicht

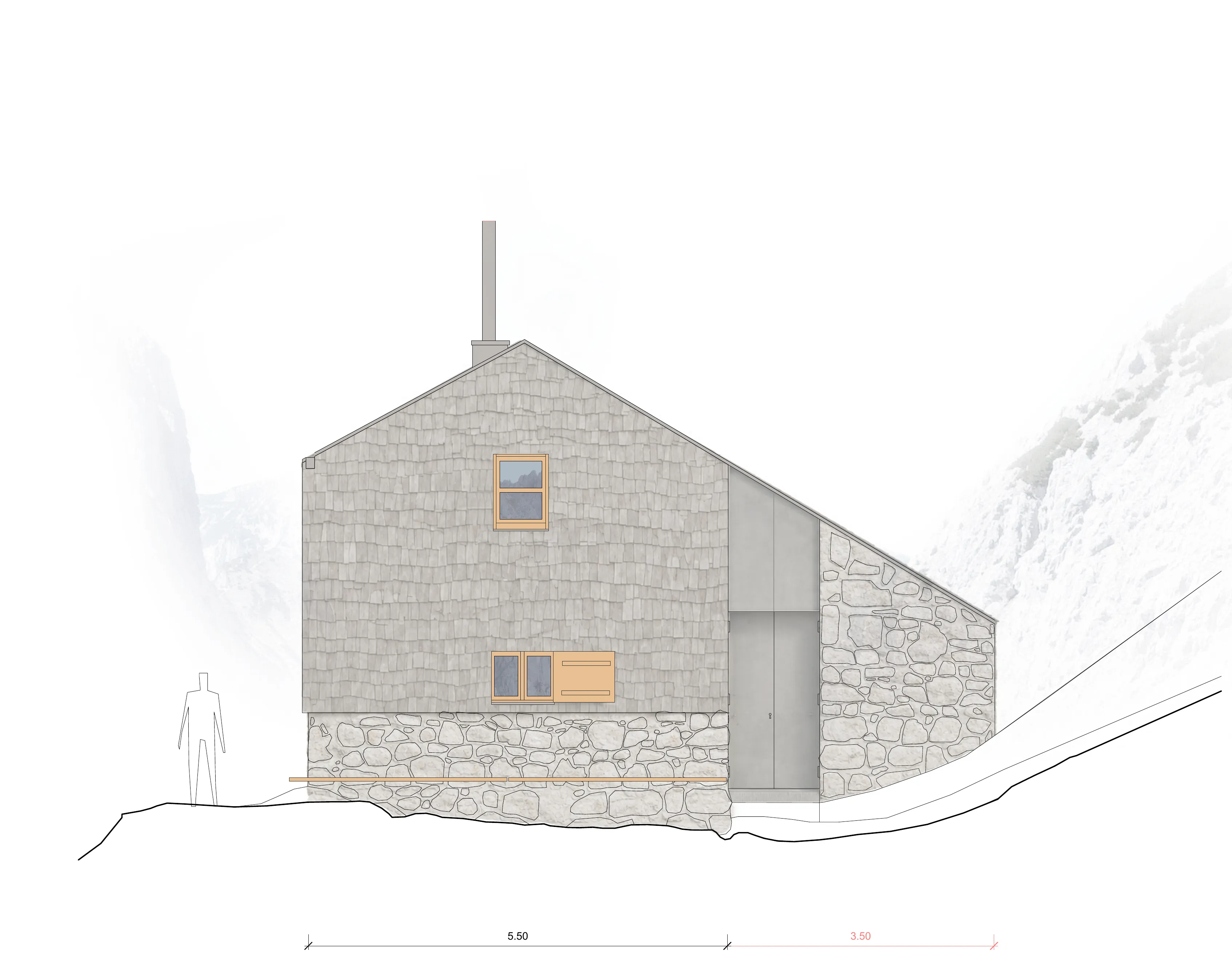

Südansicht

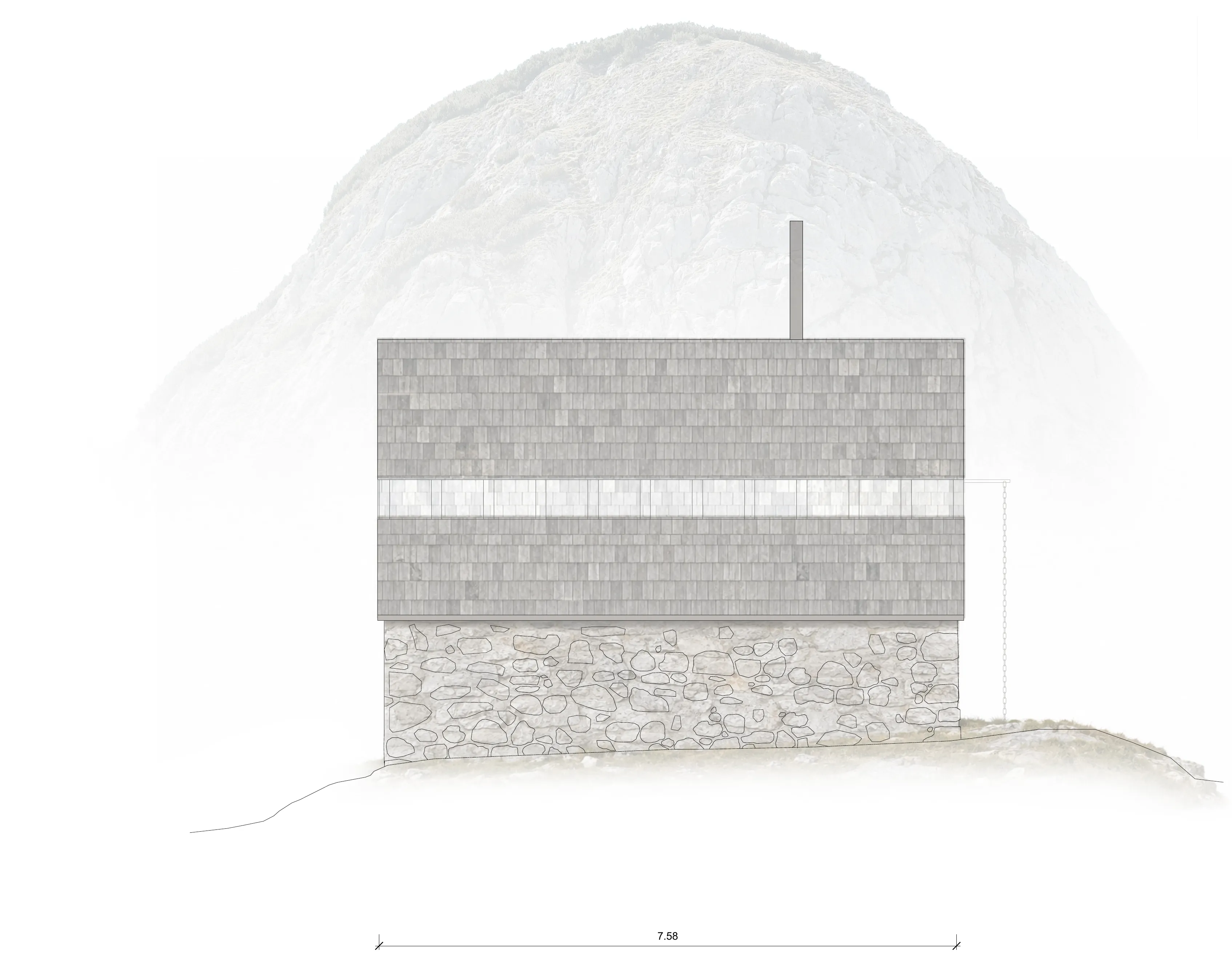

Ostansicht
Ankommen im AnbauDie geschützte Zwischenzone verbindet den Eingang mit den Nebenräumen. Die frühere Außenwand der Hütte bleibt ablesbar. Visualisierung: Jonathan Wahl.

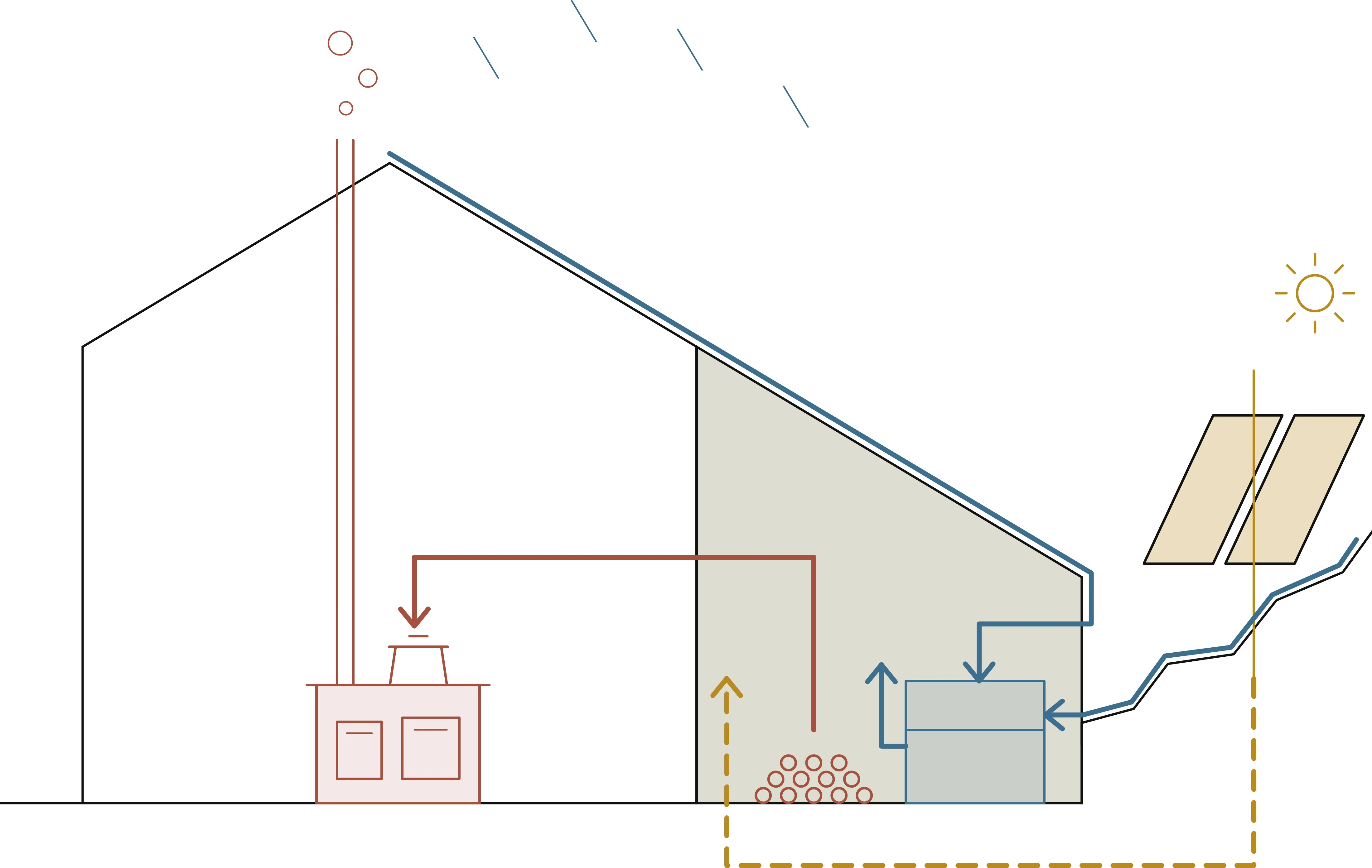

Gebäudetechnik - Wasser
- Strom
- Wärme

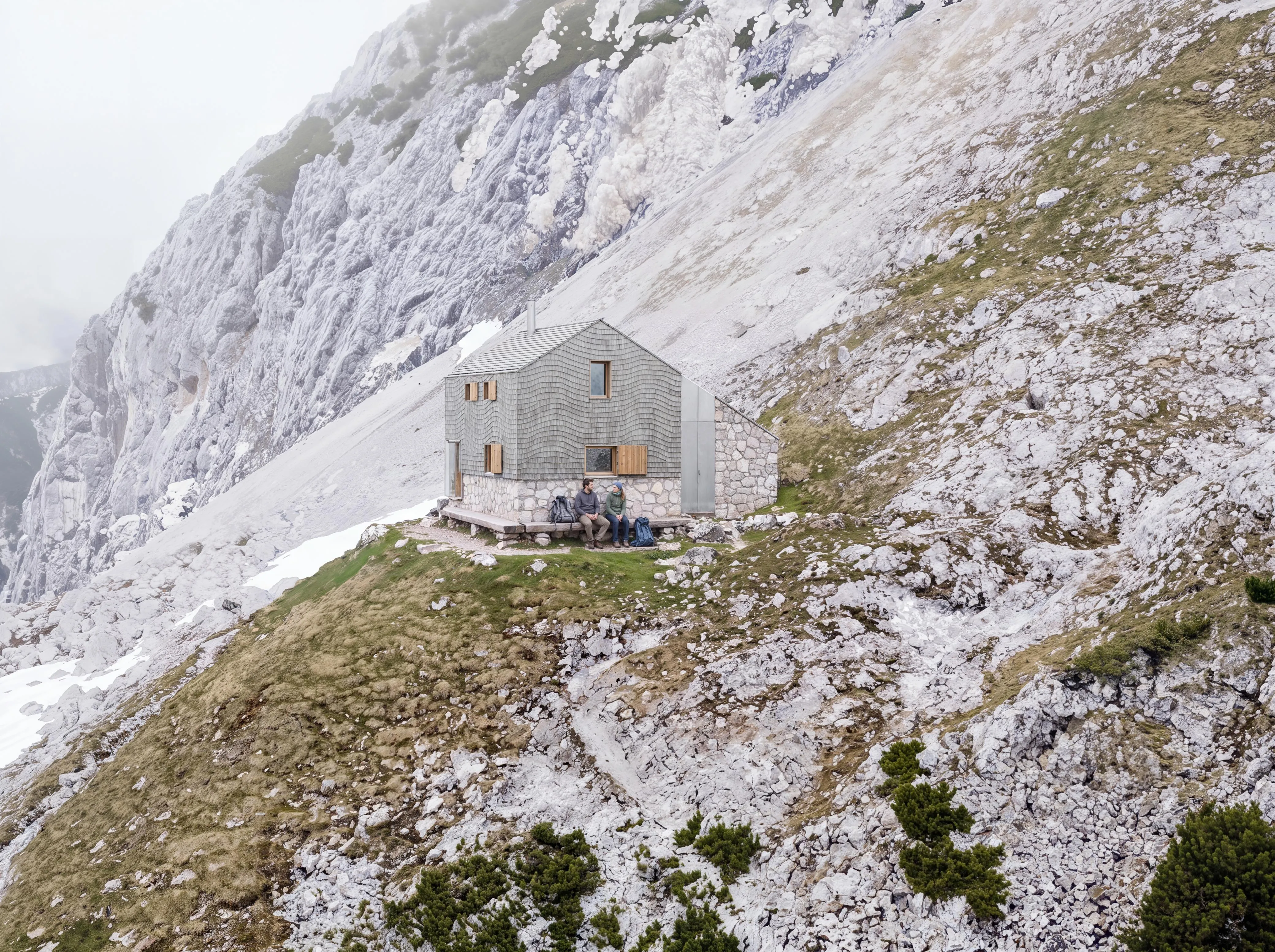

Blick über den HangHaupthaus und Anbau liegen eng am Hang. Der Weg bleibt als umlaufende Verbindung erhalten. Visualisierung: Jonathan Wahl. - Jahr
- 2026
- Leitmotiv
- Bestand & Handwerk
- Mein Beitrag
- Studentischer Mitarbeiter an der TUM: 3D-Visualisierungen, Punktwolken, Renderings, Technikkonzept und Diagramm
- Ort
- Griesner Kar, Wilder Kaiser, Österreich
- Kontext
- TU München, Digitale Fabrikation × ETH Zürich, Architecture and Human Augmentation · für den DAV, Sektion Bayerland
- Betreuung
- Prof. Dr. Kathrin Dörfler, Prof. Dr. Daniela Mitterberger
- Team
- Dr. Lidia Atanasova, Tizian Rein, Jonathan Wahl
